MEINERT-Trafolager / Transformatorenlager

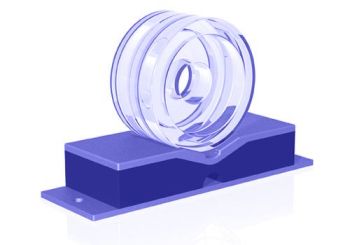

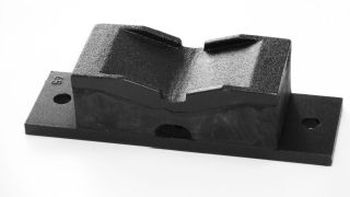

Die Meinert Transformatorenlager sind spezielle Gummi-Metall-Elemente, die für den Betrieb von Transformatoren mit Rollen konzipiert wurden.



Ohne den Einsatz von elastischen Lagern zwischen den Transportrollen eines Trafos und dem Untergrund, gelangen die Schwingungen, die unweigerlich beim Betrieb eines Transformators entstehen, in die Struktur und können dort zu erheblichen Schäden in der Bausubstanz führen.

Bei der richtigen Auslegung der Meinert-Transformatorenlager, dämpfen diese die Vibrationen in erheblichem Maße und führen somit zu einem ruhigeren Betrieb der Transformatoren.
Je nach Größe der Einfederung liegt die Lärmreduzierung zwischen
ca. 20 und ca. 35 dB!

Beim Einsatz von jeweils 4 Trafo-Lagern können Transformatoren mit einem Gesamtgewicht zwischen ca. 1 t und ca. 15 t gelagert werden.

Belastungsarten /-richtungen:

• Druck

Statische Belastungsgrenzen:

• Druck:  30 kN

Ausführungen:

Das MEINERT-Trafolager-Programm unterscheidet zwei Größen mit jeweils 3 Härtegraden:

• Trafo-Lager 230:

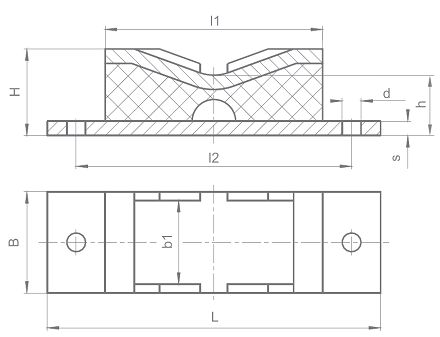

  Abmessungen: Grundplatte L/B/H: 230 x 70 x 60 mm
  Für Trafos mit Rollendurchmesser bis 160 mm und -breite bis 58 mm
  Für Trafos mit einem Gewicht zwischen ca. 0,8 t bis ca. 5,6 t
• Trafo-Lager 330:
  Abmessungen: Grundplatte L/B/H: 330 x 100 x 70 mm
  Für Trafos mit Rollendurchmesser bis 200 mm und -breite bis 88 mm
  Für Trafos mit einem Gewicht zwischen ca. 1,7 t bis ca. 15,3 t

Detaillierte technische Daten, wie Abmessungen und Belastungswerte, entnehmen Sie bitte dem Datenblatt über den folgenden Link:

Datenblatt:      MEINERT-Trafolager

Einsatzbeispiele:

• Schwingungsdämpfung von Transformatoren mit
  Transportrollen mit einem Gesamtgewicht von 1 t bis zu 18 t

Besondere Eigenschaften:

• Einfache und preiswerte Standardelemente
• Einfache Befestigung durch Verschraubung
• sehr gute Geräuschminderung bzw. Lärmreduzierung

Hinweise:

• Metallteile aus Stahl, schwarz lackiert
• Gummiqualität: NR

Wir beraten Sie gerne bei der Auslegung für die richtigen Trafo-Lager!
