MEGI^®-Maschinenfüße

Für die elastische und teilweise abreißsichere Lagerung von Maschinen.

Belastungsarten /-richtungen:

• Druck
• Schub
• Kombinationen (Druck/Schub)

Statische Belastungsgrenzen:

• Druck: 21 kN

Ausführungen:

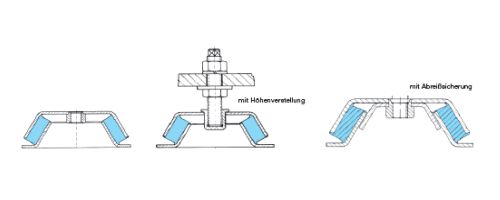

MEGI^®-Maschinenfüße gibt es mit quadratischer Grundplatte für 4 Befestigungs-schrauben sowie mit ovalem Flansch für 2 Befestigungsschrauben und sind überwiegend ab Lager in folgenden Ausführungen in kürzester Zeit lieferbar:

• Ausführung ohne Abreißsicherung
• Ausführung mit Abreißsicherung
• Ausführung mit Höhenverstellung

Jede Ausführung gibt es in den Härten weich, mittel und hart.

Detaillierte technische Daten wie Abmessungen und Belastungswerte entnehmen Sie bitte dem Auszug aus dem MEGI^®-Katalog über den folgenden Link:

Datenblatt:                                MEGI^®-Maschinenfüße

Für eine Suche nach einer bestimmten MEGI® Artikelnummer nutzen Sie bitte die Suchfunktion oben auf der Website.

Einsatzbeispiele:

Lagerung von:

• Exzenterpressen, Blockheizkraftwerken
• Aggregaten, E- und Verbrennungsmotoren
• Werkzeugmaschinen, Maschinen aller Art
• Kompressoren und Pumpen
• Rüttel- und Vibrationsmaschinen
• Karosserieaufbauten

Besondere Eigenschaften:

• Steifigkeitsverhältnis vertikal/horizontal nahezu 1
• sehr gute horizontale Führung
• durch Befestigung zweier Maschinenfüße aneinander in Reihe können Vertikal- und Horizontalsteifigkeiten verändert werden

Hinweise:

• Festigkeitsklasse der zentralen Verschraubung: 5
• andere Festigkeitsklasse auf Anfrage
• keine Zugbeanspruchung des Elastomers zulässig
• Bei Höhenverstellung, die Länge nicht vollständig ausnutzen
